Қосылым дизайны және полюс опциялары

Қосқыш дәнекерлеусіз тікелей сымды тоқтату үшін бұрандалы терминалдарды пайдаланады. Оның түзу дөңгелек құрылымы электр контактілерін, кабель кірісін және тығыздағыш компоненттерді біріктіреді. тиесіліБұрандалы қосқышішіндегі қатарUL қосқышыдиапазон.

Полюс конфигурациялары 2 істікшелі, 3 істікшелі, 4 істікшелі және 5 істікшелі
Сым диапазоны 14–18 AWG
Кабель диаметрі 6,0–12,0 мм
Қосылу әдісі Өрісті жинақтау үшін бұрандамен аяқтау
Корпус түсі Қара
Модельді белгілеу PG13

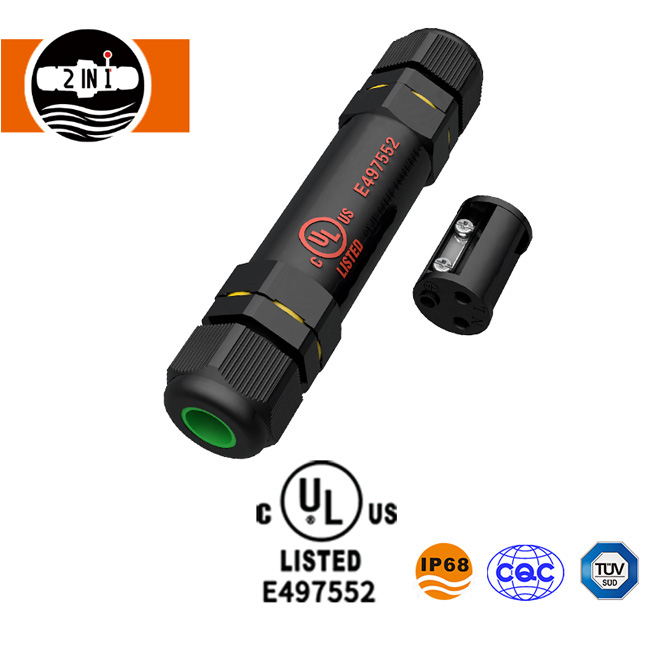

UL Listed Waterproof Connector With Screw Termination structure — Бұрандалы терминалдар мен силиконды тығыздағыштары бар түзу дөңгелек құрылым

Электрлік және механикалық сипаттамалар

Параметр	Техникалық сипаттама
Өнім атауы	UL тізімінде бұрандамен аяқталатын су өткізбейтін қосқыш
Үлгі	PG13
Қорғау рейтингі	IP68
Номиналды ток	6–10 А
Жұмыс кернеуі	500 В айнымалы ток RMS
Кернеуге төзімді	1500 В айнымалы ток, 1 минут
Байланыс кедергісі	5 мОм-нан аз
Оқшаулауға төзімділік	500 MΩ-тан жоғары
Жұптасуға төзімділік	≥3000 цикл
Жұмыс температурасы	-40°C - +105°C
Жалын рейтингі	UL94 V-0
Сым өлшегіш	14–18 AWG
Кабель диаметрі	6,0–12,0 мм
Байланыс материалы	Никельмен қапталған мыс қорытпасы
Тұрғын үй және оқшаулау	Жоғары өнімді инженерлік пластиктер
Тығыздағыш материал	Силикон

Материалдық және қорғаныс сипаттамалары

Тұрғын үй және оқшаулау

Корпус пен оқшауланған құрамдас бөліктерде жалынға төзімділік үшін UL94 V-0 белгіленген инженерлік пластик қолданылады.

Өткізгіш байланыстар

Никельмен қапталған мыс қорытпасы контактілер өткізгіштер арасындағы электрлік байланысты қамтамасыз етеді. Көрсетілген контакт кедергісі 5 мОм төмен, ал оқшаулау кедергісі 500 МОм-нан асады.

Тығыздау компоненттері

Силиконды тығыздағыш су өткізбейтін құрылымның бір бөлігін құрайды. Көрсетілген IP68 рейтингі анықталған сынақ жағдайларында шаң мен судың түсуінен қорғауға қатысты.

UL Listed Waterproof Connector With Screw Termination sealing parts — Инженерлік-пластикалық корпус, никельмен қапталған контактілер және силикон тығыздағыш

Қолданбаның үйлесімділігі

UL тізімінде бұрандамен аяқталатын су өткізбейтін қосқыш бұрандалы терминал сымдары мен қоршаған ортаны тығыздау қажет болатын электр жинақтарына арналған.

Сыртқы жарықтандыру

Үйлесімді жарықтандыру қондырғыларындағы электр қосылымдары.
Өнеркәсіптік автоматтандыру

Үйлесімді басқару жүйелері мен жабдықтарына арналған сымдар.
Машиналар

Белгіленген кабельдік кіріс өлшемдерін талап ететін, өріске қосылған электр қондырғылары.
Күн қондырғылары

Кернеу, ток және қоршаған орта талаптары қосқыштың сипаттамаларына сәйкес келетін қосалқы электр қосылымдары.
Коммуникациялық жабдық

Үйлесімді жабдық жинақтарындағы қосылымдар.

Сертификаттау және сәйкестікті тексеру

Қосқыш UL, TUV және CQC сертификаттарымен көрсетіледі, сонымен қатар RoHS сәйкестігі де тізімде көрсетілген. Оның IP68 рейтингі анықталған сынақ жағдайларында шаң мен судың түсуінен қорғауды көрсетеді, ал UL сертификаты өнімнің қауіпсіздігіне қатысты қолданылатын талаптарға қатысты.

UL TUV CQC certificates of the waterproof connector — UL, TUV, CQC сертификаттары және RoHS сәйкестігі

HuaYi-FaDa өндірістік мүмкіндіктері

ShenZhen 2 IN 1 Technology Co., Ltd. 2009 жылы құрылған және су өткізбейтін қосқыш пен кабельді ҒЗТКЖ, өндіру және сатуға бағытталған. Компания шамамен 200 қызметкері және 8 000 м² астам зауыт алаңы туралы хабарлайды.

2009 Құрылды
~200 Қызметкерлер
8 000 м²+ Зауыт кеңістігі
7+ жыл OEM жеткізу

Оның өндірістік нысандарына мыналар жатады:

Қалып өңдеу және инъекциялық қалыптау цехтары.
Сымды экструзия және аппараттық өңдеу цехтары.
Автоматты кесу, аршу, сым тарту және терминалды өңдеу жабдықтары.
CNC фрезерлік, тегістеу және ұшқынды өңдеу жабдықтары.
Арнайы су өткізбейтін қосқыштар мен кабельдер үшін тәуелсіз R&D.

Біздің өнімдер жеткізілім алдында 100% тексеруден өтеді, кейбір өнімдер екі немесе үш рет сыналады. Сондай-ақ ол Amfenol, Philips (Signify) және OSRAM компанияларын қамтитын жеті жылдан астам OEM жеткізу тәжірибесі туралы хабарлайды.

HuaYi-FaDa waterproof connector production equipment — Ішкі қалыптау, экструзия, CNC және терминалды өңдеу жабдықтары

Үлгілер, өндірісті жеткізу уақыты және теңшеу

Үлгілер:Бір реттік бағалау үшін бөлік нөміріне үш тегін үлгі; жеткізу шығындары қосымша болып табылады.
Стандартты жеткізу уақыты:Тапсырысты орналастырғаннан кейін 2-3 аптадан кейін қор мен тапсырыс талаптарына сәйкес.
Баптау:OEM/ODM коннекторының конструкциялары мен қаптамалары сызбалар мен техникалық сипаттамаларға негізделген.
Сапа кепілдігі:Компания ақпаратында көрсетілгендей үш жыл.
Жедел жеткізу:DHL, UPS, FedEx немесе TNT сияқты қызметтер үшін болжалды транзит уақыты 2–7 күн.
Жаппай жеткізу:Үлкен жүктер үшін теңіз жүктері қолжетімді.
