Сыртқы жабдықтар, өнеркәсіптік автоматика, теңіз техникасы және жаңа энергетикалық көліктер сияқты салаларда электр қосылымдарының сенімділігі көбінесе бүкіл жүйенің қызмет ету мерзімін анықтайды.Су өткізбейтін дөңгелек қосқыштарылғал, шаң және діріл бар қатал ортада қосылу мәселелерін шешуге арналған. Олар жай ғана «штепсельдер» емес – олар тығыздау, құлыптау және сигнал беруді біріктіретін кешенді инженерлік шешімдер.

Неліктен Circular таңдау керек?

Инженерлік қосымшаларда дөңгелек қосқыштардың артықшылықтары олардың геометриялық құрылымының табиғи ұтымдылығынан туындайды.

• Кеңістікті жоғары пайдалану: Дөңгелек көлденең қима тығыздығы жоғары түйреуіш конфигурацияларына мүмкіндік беретін ең аз іздегі контактілердің максималды санын алуға мүмкіндік береді.

• Қарапайым нығыздауды жүзеге асыру: сақиналармен немесе тығыздағыштармен біріктірілген дөңгелек профиль біркелкі радиалды қысым жасайды, сенімді тығыздау өнімділігін қамтамасыз етеді.

• Жоғары механикалық беріктік: Дөңгелек корпустар кернеуді біркелкі таратады, бұл тікбұрышты қосқыштарға қарағанда жақсы соққыға және дірілге төзімділікті ұсынады. Бұрандалы және штыкты құлыптау механизмдері жұптасудың сенімдірек қауіпсіздігін қамтамасыз етеді.

Керісінше, стандартты су өткізбейтін қосқыштар әдетте құрғақ ішкі орталарға ғана жарамды. Тығыздау құрылымдары болмаса, олар ашық ауада судың түсуіне немесе ультракүлгін сәулеленуіне байланысты істен шығуға бейім.

IP рейтингтерін түсіну: таңдаудағы бірінші қадам

"Су өткізбейтін" - бұл инженерлік тәжірибеде IP (кіруден қорғау) рейтингтерін пайдалану арқылы сандық түрде анықталуы керек жалпы ұғым. IEC 60529 стандартына сәйкес IP-ден кейінгі бірінші сан шаңнан қорғауды, ал екінші сан судан қорғауды білдіреді.

Негізгі ескертпе: қосқыштың IP рейтингі әдетте оның біріктірілген күйдегі қорғау мүмкіндігін білдіреді. Жабдық порты ұзақ уақыт бойы ашық болса, қорғаныс қақпағын орнату керек; әйтпесе қорғаныс бұзылады.

Материалдар мен құрылым қызмет ету мерзімін анықтайды

IP рейтингтерінен басқа материалды таңдау белгілі бір ортада қосқыштың ұзақ қызмет ету мерзіміне тікелей әсер етеді.

• Корпус материалдары: ұзақ мерзімді сыртқы пайдалану үшін термопластикалық материалдар (поликарбонат және PBT сияқты) ұсынылады – олар жеңіл, коррозияға төзімді және ультракүлгін сәулелерге төзімді (UL F1 сертификаты бар). Металл корпустар (алюминий қорытпасы, тот баспайтын болат) жоғары механикалық беріктік немесе EMI ​​экрандау қажет болған жағдайда қолайлы, ал тот баспайтын болат теңіздегі тұзды шашатын орталар үшін таңдаулы таңдау болып табылады.

• Құлыптау механизмдері:

• Бұрандалы құлыптау: ең сенімді, тамаша дірілге төзімділік, ауыр өнеркәсіпке жарамды.

• Байонет/итеру-тарту құлыптауы: анық естілетін «шерту» кері байланысымен жылдам кірістіру және шығару мүмкіндігін береді, айтарлықтай орнату уақытын үнемдейді, әсіресе үстіңгі немесе шектеулі кеңістіктегі операциялар үшін өте қолайлы.

• Контактілер: сигналдың тұрақтылығын қамтамасыз ету үшін контактілер әдетте тотығуға және коррозияға қарсы тұру үшін алтын жалатылған мыс қорытпасынан жасалады.

Орнату және техникалық қызмет көрсету кезіндегі практикалық ойлар

Нақты орнату және техникалық қызмет көрсету кезінде келесі тармақтар қосқыштың қорғаныс өнімділігінің толық орындалуын тікелей анықтайды:

1. Кабельдің созылуын болдырмаңыз: қосқышты біріктіру немесе ажырату үшін кабельді ешқашан тартпаңыз. Кабельдің созылуы артқы тығыздағыш құрылымын зақымдауы мүмкін, бұл IP рейтингінің бұзылуына әкеледі. Орнату кезінде кабель үшін қажетті кернеуді түсіру қамтамасыз етілгеніне көз жеткізіңіз.

2. Тек қолмен қатайту: Арнайы құрал порттарын қоспағанда, барлық құлыптау әрекеттері қолмен орындалуы керек. Кілттермен немесе құралдармен шамадан тыс тарту жіптерді немесе корпусты зақымдауы мүмкін.

3. Тұрақты тексеру: Тығыздағыш сақиналардың ескіргенін немесе жарылғанын, контактілердің тот басқан немесе ластанғанын мезгіл-мезгіл тексеріп тұрыңыз. Ұзақ уақыт бойы пайдаланылмаған порттар үшін оларды қорғаныс қақпақтарымен жабыңыз.

Нарықтағы негізгі брендтер мен сериялар

Әртүрлі қолдану талаптарына байланысты нарықта жетілген сериялы өнімдердің ауқымы қазірдің өзінде бар:

Амфенол: оның X-Lok сериясы жылдам итеру арқылы құлыптауды қолдайды, ал M12 S-Code сериясы өнеркәсіптік автоматтандыруға және теміржол транзитіне жарамды IP67/IP68/IP69K қорғау деңгейлерін ұсынатын IEC 61076-2-111 стандартына сәйкес келеді.

Omron: XS5 сериясы (M12 SmartClick) қоқыстардың кептелуін болдырмайтын, 1/8 айналымды жылдам құлыптауды қолдайтын және автомобиль, тамақ және сусын сияқты зауыттық автоматтандыру сценарийлерінде кеңінен қолданылатын инновациялық ішкі құлыптау құрылымын ұсынады.

Bulgin: Оның 400 сериясы қуатты, деректер мен радиожиілік қосылымдарды қамтитын IP68/IP69K қорғанысын қамтамасыз етеді, теңіз және тамақ өнімдерін өңдеу сияқты қатал орталарға жарамды.

Souriau - Eaton: UTS сериясы 1/3-бұрылысы штыкты құлыптауы бар пластикалық корпусты ұсынады, кейбір үлгілер тіпті қосылмаған жағдайда да IP68 рейтингін сақтайды және аралас қуат пен сигнал конфигурацияларын қолдайды.

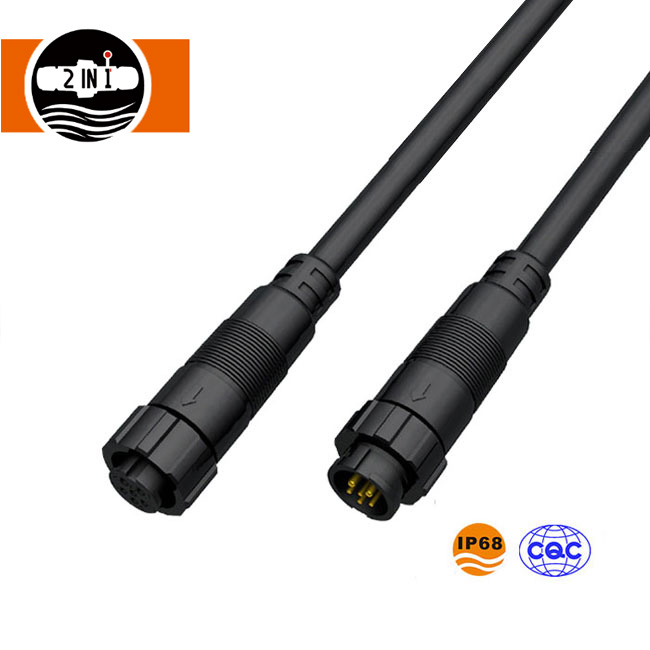

HuaYi-FaDa: M26 сериясы жалынға төзімді, тотығуға қарсы және коррозияға төзімді қасиеттері бар, IP68 қорғау дәрежесін қолдайтын, шамадан тыс қалыпқа келтірілген және алынбалы нұсқаларды ұсынады, жарықдиодты жарықтандыруға, сахналық жабдыққа, смарт торға, күн энергиясына және автоматика жабдығына жарамды, кабель ұзындығы мен корпус түсінің опцияларын қоса, теңшелген қызметтер қол жетімді.

Осы мақалада аталған барлық үшінші тарап бренд атаулары мен өнім үлгілері олардың тиісті иелерінің меншігі болып табылады және тек анықтамалық мақсаттар үшін берілген.HuaYi-FaDa технологиясытәуелсіз өндіруші болып табылады және басқаша анық көрсетілмесе, жоғарыда аталған брендтермен ешқандай қатысы жоқ.
