Коннекторлардың су өткізбейтін көрсеткіштері қандай? Сәйкес су өткізбейтін талаптар қандай?

Өнеркәсіп, автомобиль, тұрмыстық электроника және сыртқы жабдықтар сияқты салаларда,су өткізбейтін қосқыштарылғалды, шаңды немесе су астындағы ортада жабдықтың тұрақты жұмысын қамтамасыз ететін негізгі компоненттер.

Қосқыштарға арналған су өткізбейтін рейтинг стандарттары негізінен Халықаралық электротехникалық комиссия (IEC) белгілеген IEC 60529 IP (Кіруден қорғау) стандартына және ISO 20653 IP рейтинг стандарттарына негізделген. Қытайдың ішкі стандарттары QC/T 413 белгілеген стандартқа сілтеме жасайды.

Әртүрлі стандарттар қолданбалардың әртүрлі талаптары мен сипаттамаларын көрсетеді және әрбір стандарт қолданбалар дамыған сайын үздіксіз жаңартылып, жетілдіріліп отырады.

Жалпы IP стандарттары төменде түсіндіріледі:

IP қорғау рейтингінің мағынасы

Бірінші сан (шаң өткізбейтін рейтинг): 0-ден 6-ға дейінгі диапазон, қатты бөгде заттардың енуінен қорғау мүмкіндігін көрсетеді. Сан неғұрлым жоғары болса, қорғаныс соғұрлым күштірек болады. Мысалы, 0 рейтингі ешқандай қорғауды қамтамасыз етпейді, ал 6 рейтингі шаңның енуіне толығымен жол бермейді.

Екінші сан (су өткізбейтін рейтинг): 0-ден 8-ге дейінгі диапазон сұйық судың енуінен қорғау мүмкіндігін көрсетеді. Сан неғұрлым жоғары болса, су өткізбейтін өнімділік соғұрлым жақсы болады.

Шаң өткізбейтін рейтинг (бірінші сан)

Шаң өткізбейтін рейтингтер 0-ден 6-ға дейін ауытқиды, бұл жабдықтың шаңнан қорғау қабілетін білдіреді:

IP0X: Қорғаныс жоқ, шаң өткізбейтін мүмкіндік жоқ.

IP1X: Диаметрі 50 мм-ден асатын қатты заттардың түсуінен қорғайды.

IP2X: Диаметрі 12,5 мм-ден асатын қатты заттардың түсуінен қорғайды.

IP3X: Диаметрі 2,5 мм-ден асатын қатты заттардың түсуінен қорғайды.

IP4X: Диаметрі 1 мм-ден асатын қатты заттардың түсуінен қорғайды.

IP5X: шаңның түсуінен қорғайды, бірақ толық емес; жабдықтың ішінде шаңның аз мөлшеріне шыдауға болады.

 IP6X: шаңның түсуінен толық қорғайды; жабдықтың іші шаңсыз.

Арнайы су өткізбейтін рейтинг (екінші сан) және талаптар

• IPX1: Судың тік тамшысынан әсер етпейді; аздаған жаңбыр кезінде қорғалған жерге орналастыруға болады.

• IPX2: 15° көлбеу кезінде тамшылататын су әсер етпейді, IPX1-ден сәл қатаңырақ, бұрышпен орналастырылған жабдық үшін жарамды.

• IPX3: 60°-қа дейінгі бұрыштардан су бүркуіне төзімді.

• IPX4: судың барлық жағынан шашырауына төзімді.

• IPX5: ағынды спрейге төзімді, барлық бағыттағы күшті ағынды спрейге төтеп береді.

• IPX6: Күшті ағынды спрейге төзімді, барлық бағыттағы күшті су ағынына төтеп береді.

• IPX7: батыруға төзімді, суға белгілі бір тереңдікте және белгілі бір уақыт аралығында, мысалы, 1 метр ішінде және 30 минуттан аспайды.

• IPX8: Үздіксіз батыруға төзімді, белгілі бір тереңдікте және белгілі бір уақыт аралығында үздіксіз суға батыруға болады, мысалы, терең теңіз барлау жабдықтарында қолданылатын қосқыштар.

Арнайы анықталған рейтинг бар: IPX9K.

Бұрын IPX4K, IPX6K және IPX9K автомобиль өнеркәсібіне эксклюзивті болды, бірақ кейінірек олардың қолданылуы басқа салаларға кеңейді.

ISO 16750, DIN 40050 және ISO 20653 серияларында IPX9K су өткізбейтін ең қатаң рейтинг болып табылады. Бұған QC/T417.1-2001 отандық автомобиль өнеркәсібінің стандартындағы IPX9K сынағы кіреді, «Автокөлік сымдарының қосқыштарына арналған сынақ әдістері және жалпы өнімділікке қойылатын талаптар».

Стандарттардың кейінгі жаңартуларымен және жаңа қолданбалы аймақтардың қосылуымен IPX9K қолданбасының өрістері кеңейе берді.

• IPX9K: тамақ өңдеу жабдықтарына, ауылшаруашылық машиналарына, жоғары қысымды жуу машиналарына және басқа жабдықтарға жарамды, жоғары температура мен жоғары қысым жағдайында тазалауға қабілетті ең жоғары су өткізбейтін рейтинг.

Бренд күші бойынша ұсыныс: неге HuaYi-FaDa технологиясын таңдау керек?

HuaYi-FaDa технологиясыҒЗТКЖ, су өткізбейтін қосқыштарды өндіру және сатуға маманданған, көп жылдық өндірістік тәжірибесі, толық өндіріс жүйесі және жетілген сапаны бақылау процестері бар кәсіби отандық кәсіпорын.

Біз дизайн мен өндіріске назар аударамызсу өткізбейтін қосылымӨнеркәсіптік автоматтандыруда, сыртқы жарықтандыруда, жаңа энергетикада, байланыс жабдықтарында, сахналық жабдықта және бақылау жүйелерінде кеңінен қолданылатын сигнал қосқыштары, қуат қосқыштары және желілік қосқыштар сияқты бірнеше серияларды қамтитын өнімдермен шешімдер. Біздің негізгі артықшылықтарымыз:

Кәсіби зауыттың күші: Бізде қалыптан бастап жеткізуге дейін бір реттік қызмет көрсететін, тұрақты және бақыланатын сапа мен жеткізу уақытын қамтамасыз ететін өзіміздің қалыптау, бүрку, сым жасау және құрастыру шеберханалары бар.

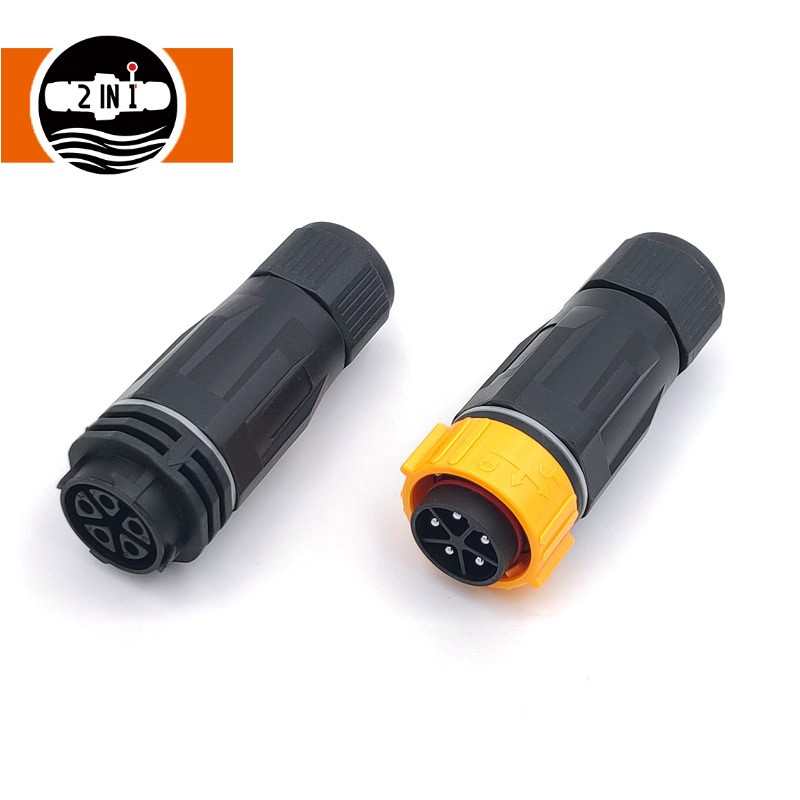

Су өткізбейтін өнімдердің толық ассортименті: Біз M8 миниатюралық қосқыштарын, 40А жоғары ток қуат қосқыштарын, RJ45 су өткізбейтін желі қосқыштарын, бұрандалы құлыпталатын су өткізбейтін қосқыштарды және т.б. ұсынамыз, олар әртүрлі құрылғылардың қосылу қажеттіліктерін қанағаттандырады.

Өнімнің тұрақты және сенімді өнімділігі: жоғары спецификациялы инженерлік пластмассаларды, мыс қорытпасының контактілерін және силиконды тығыздағыш құрылымдарды пайдалана отырып, біздің өнімдеріміз ылғалды, шаңды және жоғары/төмен температуралы орталарда ұзақ мерзімді пайдалануға мүмкіндік беретін IP67/IP68 қорғаныс рейтингіне қол жеткізеді.

Кешенді сертификаттар және сапаны бақылау: Біздің өнімдер CE, RoHS және басқа сертификаттар болып табылады. Тұрақты қосылымдар мен қауіпсіз пайдалануды қамтамасыз ету үшін әрбір өнім зауыттан шықпас бұрын бірнеше рет сынақтан өтеді.

Икемді теңшеу және жылдам қызмет көрсету: Біз сым ұзындығына, қосқыштарға, өзектер санына және орнату әдістеріне арналған теңшеу талаптарын қолдаймыз. Біз үлгілерді сынауды, техникалық қолдауды, жылдам жеткізуді және сатудан кейінгі қызмет көрсетуді қамтамасыз етеміз.
